Установка cdma антенны.

Многие производители любых CDMA антенн в первую очередь беспокоятся о качественном и эффективном изделии.


Но почему-то мало кто думает о простых потребителях, к которым эти антенны попадают и большинство из которых не знакомы с основами радиотехники. И начинаются вопросы: Что делать? Куда подключать кабель? Ну нет необходимости простым людям знать основы СВЧ техники. У них полно своих хлопот и забот. Им просто необходимо поставить антенну и пользоваться интернетом.

Я решил помочь им в этом деле. Посмотрим, как правильно подключить кабель к антенне.

Итак, что внутри черной коробки расположенной на антенне?

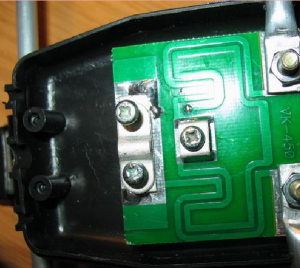

В антеннах обычно там размещается симметрирующее устройство - высокочастотный узкополосный трансформатор (дорожки на плате), роль которого заключается в том, чтобы правильно согласовать волновое сопротивление антенны "волновой канал" с петлевым вибратором (240-300 Ом), с волновым сопротивлением кабеля (50 Ом).

Берем кабель 75 Ом (потери на рассогласование 3-5% - мизер, по-сравнению с большими потерями в "правильном" кабеле 50 Ом RG58). Ну нет у нас просто хорошего, качественного, главное дешевого кабеля 50 Ом RG58.

Разделываем аккуратно кабель. Убираем фольгу. Вставляем разделанный кабель в специальный крепеж на плате согласующего устройства.

Плотно прижимаем крепежным хомутом оплетку кабеля к плате, загибаем и хорошо прикручиваем центральный проводник для обеспечения механической прочности (от случайных выдергиваний кабеля) крепления.

Смотрим внимательно, чтобы проводники оплетки не задевали центральный проводник кабеля, иначе работать не будет (короткое замыкание).

Аккуратно закрываем пластиковую крышку. Можно промазать периметр коробки герметиком, но как правило. если все сделать правильно, то влагу внутрь не попадет.

Антенна готова к установке.

После этого установите антенну на матче вертикально и направьте ее на базовую станцию.

Подключите ко второму концу кабеля F или FME коннектор и подсоедените антенный адаптер к модему (обязательно вытащив его из ПК).

Подключите модем к ПК и откройте программу вотчер с градацией связи.

Используя помощника в телефонном режиме прокручивайте антенну с остановками на 5-6 градусов проверяя скорость и количество делений связи. Остановитесь на том варианте, при котором связь будет самая устойчивая, а скорость наибольшая.

Все подключайтесь к интернету и радуйтесь жизни.
